詳情介紹

精密儀器配件屬于非標準工件，由客戶提供圖紙，廠家根據圖紙利用設備制作出相應的產品，通常是模具居多，公差要求，光潔度都是客戶規定的，沒有一定的范式。產品從鑄造到精加工完全需要相應的質量控制，工序復雜且可變性大，一般成本高于標準件。

使用的設備：『綜合型』PTS-H三維掃描儀

   面臨的問題

  1.做出來的非標準工件需要做整體的三維檢測來驗證是否符合客戶圖紙的要求，要檢測出來是那個部位需要調整加工，給傳統的測量工作帶來很大難度。
  2.采用傳統的測量方法，十分的繁瑣、耗時，而且不易對精密儀器配件整體結構、孔位進行準確、快速地測量與檢測對比，且獲取的數據不夠完善。

精密儀器配件三維尺寸檢測解決方案（非標工件三維檢測）

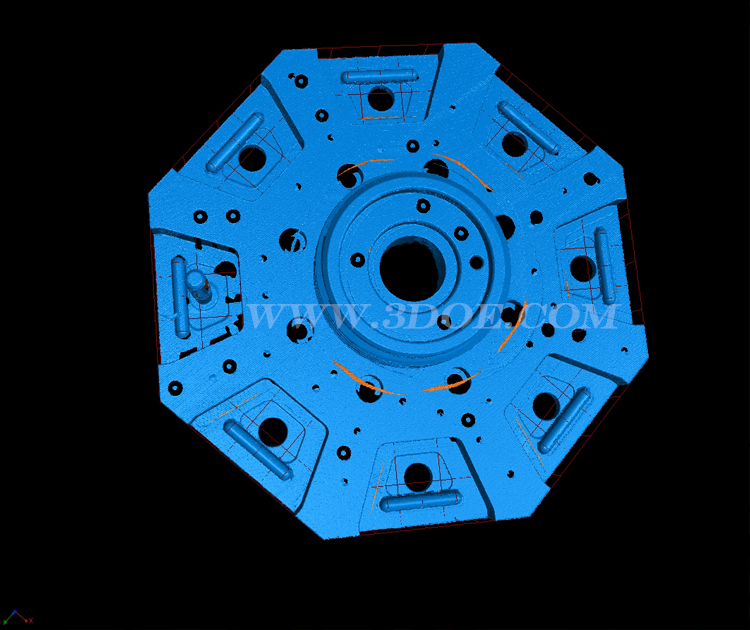

1.根據精密儀器配件(非標工件)形狀不規則且孔位較多，表面紋理輪廓弧面多等特點。精易迅技術工程師提出解決方案使用型號PTS-S拍照式三維掃描儀快速獲取了精密儀器配件(非標工件)的三維數據，不僅數據精度高而且掃描速度快，成功獲取完整的三維數據。

2.專業的三維檢測軟件，快速完成 客戶提供圖紙與精密儀器配件之間進行自動的3D 比對和誤差分析

A.可批量處理對掃描數據的檢測報告；尺寸在0.03mm的全目標測量

B.可檢測分型線、特征線、厚度、形狀邊線、輪廓偏差與境界偏差、斷面等

C.可與CAD上指定的點進行詳細比較，可以分析曲面連續性與曲率流，確保零件的操作性與配合性

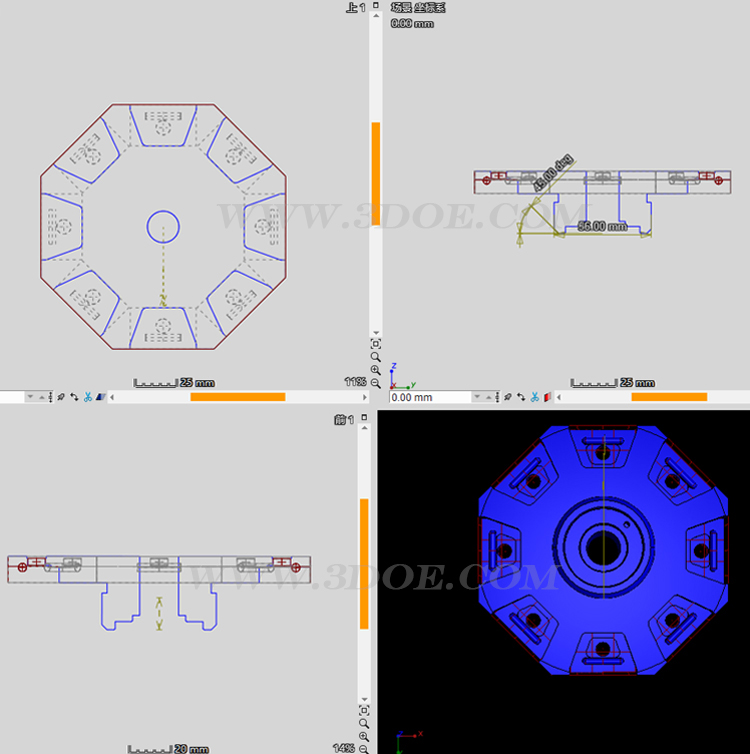

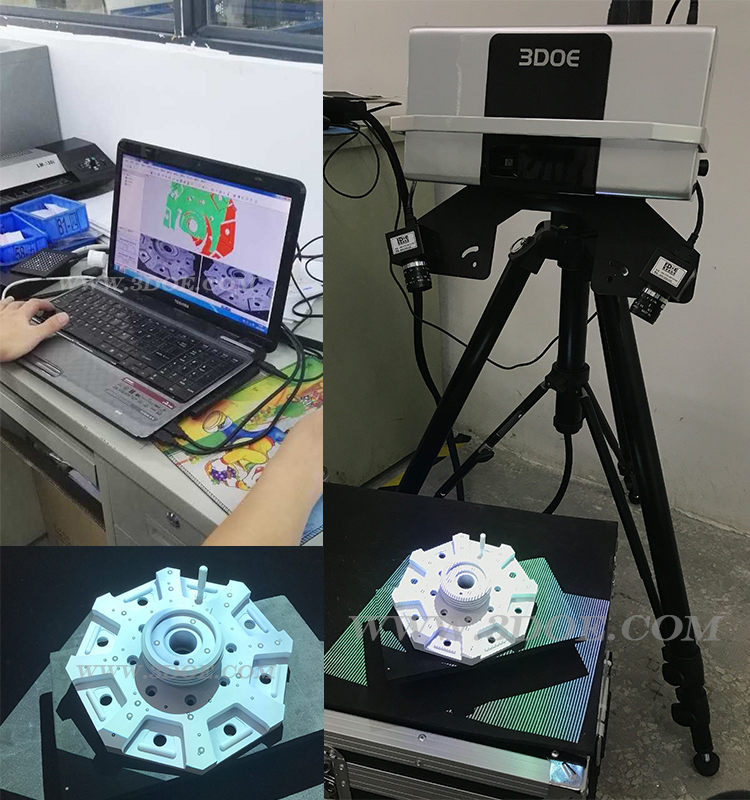

專業3D數模檢測軟件          使用工業3D掃描儀
